¿Qué son los Sistemas de Aplicación de Cables de Minería?
Guía técnica completa sobre la selección, especificaciones y aplicaciones de cables especiales para minería subterránea, túneles y minería a cielo abierto. Basado en normativas internacionales IEC, DIN VDE y estándares industriales específicos del sector minero.
Introducción a los Cables de Minería
Los sistemas de aplicación de cables de minería representan una categoría especializada de conductores eléctricos diseñados específicamente para soportar las condiciones extremas presentes en operaciones mineras. Estos cables deben cumplir con requisitos rigurosos de resistencia mecánica, flexibilidad, resistencia a la abrasión y propiedades ignífugas, establecidos por organismos internacionales como la Comisión Electrotécnica Internacional (IEC) y el Instituto Alemán de Normalización (DIN VDE).
Según datos del Consejo Internacional de Minería y Metales (ICMM), la industria minera global representa aproximadamente el 10% del consumo energético industrial mundial, lo que subraya la importancia crítica de sistemas de cableado eficientes y seguros. La selección inadecuada de cables puede resultar en paradas operacionales que cuestan entre USD 50,000 y USD 500,000 por hora en operaciones de gran escala.
“La selección correcta del cable minero no solo garantiza la continuidad operacional, sino que es fundamental para la seguridad del personal y la prevención de incidentes que pueden tener consecuencias catastróficas en ambientes confinados.”
— Mining Safety and Health Administration (MSHA), Technical Report 2024Clasificación de Cables por Aplicación
Los cables de minería se clasifican según su aplicación específica, condiciones ambientales y requisitos operacionales. El estándar DIN VDE 0250 y la norma IEC 60502 establecen las bases para la clasificación de estos conductores especiales. A continuación, se presenta un análisis detallado de las principales familias de cables utilizados en operaciones mineras.
| Serie de Cable | Designación | Enrollador | Carrete Móvil | Festón | Arrastre | Elevación | Guía | Frecuencia Variable | Festón Subterráneo |
|---|---|---|---|---|---|---|---|---|---|
| PROTOLON Single Core | NTMCGCWÖU | ||||||||
| PROTOLON (M)-F | (N)TSCGCEWÖU | ||||||||
| PROTOLON (M)-R | (N)TSCGCWÖU | ||||||||
| PROTOLON (SB) | NTSCGEWÖU | ||||||||
| PROTOLON (SB) Screened | NTSCGECEWÖU | ||||||||
| PROTOLON (ST) | NTSCGEWÖEU | ||||||||
| OPTOFLEX (M) | Flexible FO cable | ||||||||
| PROTOMONT | NSSHÖU | ||||||||
| PROTOMONT (M) | (N)SHÖU | ||||||||
| PROTOMONT (V) | NSSHCGEÖU tow | ||||||||
| PROTOMONT (Z) | NSSHCGEÖU | ||||||||
| PROTOMONT (Z) Coal Cutter | NSSHCGEÖU / NTSCGERUWÖU | ||||||||
| PROTOMONT (Z) Scoop | NSSHÖU | ||||||||
| PROTOMONT EMV FC | NSSHCÖU | ||||||||
| PROTOMONT Festoon | NTSKGCFWÖU | ||||||||
| PROTOMONT Lift | NTMTWÖU | ||||||||
| PROTOMONT MSR | ZYSLGCGÖU | ||||||||
| PROTOMONT TBM | (N)TSCGCWÖU | ||||||||
| SUPROMONT Rubber | (N)3GHSSYCY | ||||||||
| SUPROMONT PVC | NYHDNYCY | ||||||||
| CORDAFLEX (S) | NSHTÖU |
Especificaciones Técnicas por Familia de Cables
Las especificaciones técnicas de los cables mineros están determinadas por normas internacionales que garantizan su desempeño en condiciones extremas. Los parámetros críticos incluyen la capacidad de corriente, resistencia al fuego según IEC 60332, resistencia a aceites y productos químicos, y características de flexibilidad medidas en ciclos de doblado.
Serie PROTOLON – Cables de Media Tensión para Arrastre
Serie PROTOMONT – Cables Flexibles con Cubierta de Caucho
| Sección (mm²) | Resistencia CC 20°C (Ω/km) | Inductancia (mH/km) | Capacitancia (µF/km) | Corriente Admisible (A) | Caída Tensión (%/km) |
|---|---|---|---|---|---|
| 16 | 1.15 | 0.35 | 0.25 | 91 | 2.8 |
| 25 | 0.727 | 0.33 | 0.28 | 119 | 2.1 |
| 35 | 0.524 | 0.31 | 0.31 | 148 | 1.6 |
| 50 | 0.387 | 0.29 | 0.35 | 180 | 1.3 |
| 70 | 0.268 | 0.28 | 0.40 | 226 | 1.0 |
| 95 | 0.193 | 0.27 | 0.44 | 275 | 0.8 |
| 120 | 0.153 | 0.26 | 0.48 | 319 | 0.7 |
| 150 | 0.124 | 0.25 | 0.52 | 360 | 0.6 |
| 185 | 0.0991 | 0.24 | 0.56 | 410 | 0.5 |
| 240 | 0.0754 | 0.23 | 0.62 | 480 | 0.4 |
* Valores de corriente admisible para instalación al aire libre a 30°C. Factor de corrección aplicable según IEC 60364-5-52.
Aplicaciones Específicas en Operaciones Mineras
La selección del cable adecuado depende fundamentalmente del tipo de operación minera, el equipo a alimentar y las condiciones ambientales específicas del yacimiento. Los principales sistemas de aplicación en la industria minera incluyen operaciones de arrastre, sistemas de festón, elevación de personal y materiales, y alimentación de equipos de frecuencia variable.
Operaciones de Arrastre (Trailing)
Cables diseñados para alimentar equipos móviles en minería subterránea como rozadoras, cargadores frontales y transportadores de cadena. Requieren alta resistencia a la abrasión y flexibilidad extrema para soportar movimientos continuos sobre superficies rugosas. Series recomendadas: PROTOLON (SB), PROTOMONT (Z).
Sistemas de Carrete (Reeling)
Aplicación en excavadoras de dragalina, grúas portuarias y apiladores/recuperadores. Los cables deben soportar tensiones de enrollado y desenrollado repetitivo sin deformación permanente. Capacidad típica: 15,000+ ciclos de enrollado. Series: PROTOLON (M)-R, PROTOMONT (V).
Sistemas de Festón (Festoon)
Instalaciones colgantes para alimentación de grúas puente, portadores de carga y equipos de manejo de materiales. Diseño optimizado para minimizar peso y resistencia a la torsión. Certificación para uso en atmósferas potencialmente explosivas según ATEX/IECEx. Series: PROTOMONT Festoon, CORDAFLEX.
Sistemas de Elevación (Lift/Hoist)
Cables planos y redondos para ascensores de mina, skip de extracción y jaulas de personal. Requisitos especiales de resistencia al fuego IEC 60332-3 Cat C y baja emisión de humos. Factor de seguridad mínimo: 6:1. Series: PROTOLON Single Core, PROTOMONT Lift.
Convertidores de Frecuencia (VFD)
Cables apantallados con blindaje EMC para alimentación de motores controlados por variadores de velocidad. Diseño simétrico con pantalla de cobre trenzado al 85% de cobertura para cumplimiento EMC según IEC 61800-3. Series: PROTOLON (SB) Screened, PROTOMONT EMV FC.
Tuneladoras (TBM)
Cables de alta tensión para alimentación de tuneladoras de roca dura y escudo. Requisitos de resistencia a presión hidrostática y compatibilidad con sistemas de ventilación forzada. Longitudes típicas: 2-5 km por línea. Series: PROTOMONT TBM, PROTOLON (M)-F.
| Diámetro TBM (m) | Potencia Típica (MW) | Tensión Sistema (kV) | Sección Recomendada (mm²) | Tipo de Cable | Longitud Máx. Recomendada (km) |
|---|---|---|---|---|---|
| ≤ 4.0 | 1.5 – 3.0 | 6 | 3 × 95 | PROTOMONT TBM | 2.5 |
| 4.0 – 6.0 | 3.0 – 5.0 | 6 – 10 | 3 × 150 | PROTOLON (M)-F | 3.5 |
| 6.0 – 8.0 | 5.0 – 8.0 | 10 | 3 × 240 | PROTOLON (M)-R | 4.0 |
| 8.0 – 10.0 | 8.0 – 12.0 | 10 – 15 | 3 × 300 | PROTOLON (M)-R | 5.0 |
| > 10.0 | 12.0 – 20.0 | 15 – 20 | 2 × (3 × 240) | PROTOLON paralelo | 6.0 |
Normas y Estándares de Ejecución
Los cables de minería deben cumplir con un conjunto riguroso de normas internacionales que garantizan su seguridad y rendimiento. Las principales organizaciones normativas incluyen la IEC (International Electrotechnical Commission), DIN VDE (Alemania), AS/NZS (Australia/Nueva Zelanda) y MSHA (Mining Safety and Health Administration – EE.UU.).
Cables de Energía con Aislamiento Extruido
Norma base para cables de potencia de 1 kV a 30 kV. Define requisitos de construcción, materiales, ensayos de tipo y rutina.
Cables y Conductores Aislados
Estándar alemán para cables de potencia y control. Incluye designaciones específicas para cables mineros como NSSHÖU y NTSCGEWÖU.
Ensayo de Propagación de Llama
Categorías A, B, C, D para ensayo de propagación vertical de llama en haces de cables. Crítico para instalaciones subterráneas.
Cables Flexibles de Minería (Australia)
Estándar australiano específico para cables de arrastre y carrete en operaciones mineras. Requisitos de resistencia a corte.
Equipamiento Eléctrico para Minas (USA)
Regulación federal estadounidense para cables en minas de carbón. Incluye requisitos de permisibilidad para atmósferas explosivas.
Cables Flexibles para Minería (UK)
Estándar británico para cables de arrastre y alimentación móvil en minería subterránea y a cielo abierto.
| Clasificación | Norma | Descripción | Aplicación Típica | Series Compatibles |
|---|---|---|---|---|
| IEC 60332-1-2 | No propagación individual | Cable individual no propaga llama | Instalaciones generales | Todas las series |
| IEC 60332-3-24 Cat C | Haz vertical 3.5 L/m | Propagación limitada en haz | Túneles, pozos | PROTOLON, PROTOMONT |
| IEC 60332-3-22 Cat B | Haz vertical 7.0 L/m | Alta densidad de cables | Estaciones eléctricas | PROTOLON (SB) Screened |
| IEC 61034 | Baja emisión humos | Transmitancia luz > 60% | Evacuación personal | PROTOMONT Lift |
| IEC 60754-2 | Libre de halógenos | pH > 4.3, conductividad < 10 µS | Espacios confinados | Series LSZH |

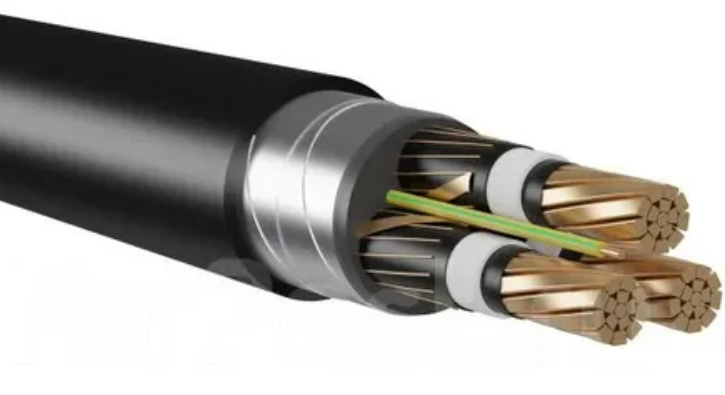

Construcción y Materiales
La construcción de cables mineros involucra materiales especializados seleccionados por sus propiedades mecánicas, eléctricas y de resistencia ambiental. El diseño típico incluye múltiples capas funcionales, cada una optimizada para requisitos específicos de la aplicación minera.
Conductor de Cobre
Cobre electrolítico clase 5 o 6 según IEC 60228. Construcción de hilos finos (0.10-0.21 mm) para máxima flexibilidad. Conductividad mínima: 58.0 MS/m. Resistencia de rotura: >200 N/mm².
Aislamiento EPR/HEPR
Etileno Propileno Caucho de alta calidad. Temperatura operación: -40°C a +90°C. Rigidez dieléctrica: >20 kV/mm. Resistencia a ozono y rayos UV. Elongación a rotura: >200%.
Cubierta Policloropreno
Neopreno industrial grado minero. Resistente a aceites minerales, grasas y combustibles. Resistencia a abrasión según DIN 53516: <150 mm³. Temperatura: -35°C a +70°C.
Pantalla de Cobre
Trenzado de cobre estañado al 85% cobertura mínima. Resistencia de transferencia: <5 mΩ/m. Cumplimiento EMC según IEC 61800-3 para aplicaciones VFD.
| Capa | Material | Espesor Nominal (mm) | Función | Norma de Referencia |
|---|---|---|---|---|
| 1. Conductor | Cobre clase 5 | Ø 10.3 | Conducción eléctrica | IEC 60228 |
| 2. Separador | Cinta semiconductora | 0.5 | Interfaz conductor-aislamiento | IEC 60502-2 |
| 3. Aislamiento | EPR | 1.6 | Aislamiento eléctrico | IEC 60502-1 |
| 4. Pantalla núcleo | Cinta semiconductora | 0.5 | Apantallamiento individual | IEC 60502-2 |
| 5. Relleno | EPR/Material textil | Variable | Forma circular, absorción impactos | DIN VDE 0250 |
| 6. Cinta de sujeción | Poliéster | 0.2 | Estabilidad dimensional | IEC 60502-1 |
| 7. Pantalla general | Cobre trenzado | 85% cobertura | Puesta a tierra, EMC | IEC 61000-5-2 |
| 8. Cubierta externa | PCP (Policloropreno) | 3.2 | Protección mecánica/química | IEC 60811-1-4 |
Requisitos Ambientales y Condiciones de Operación
Los cables de minería operan en algunos de los entornos más exigentes de la industria. Las condiciones incluyen exposición a agua, polvo, productos químicos, temperaturas extremas y estrés mecánico severo. El diseño del cable debe considerar todos estos factores para garantizar una vida útil de servicio adecuada, típicamente especificada entre 5-15 años según la aplicación.
| Serie | Aceites Minerales | Agua/Humedad | Abrasión | UV/Ozono | Temp. Mín. | Temp. Máx. |
|---|---|---|---|---|---|---|
| PROTOLON | Excelente | Excelente | Muy Buena | Buena | -40°C | +90°C |
| PROTOMONT | Muy Buena | Excelente | Excelente | Muy Buena | -35°C | +70°C |
| SUPROMONT Rubber | Buena | Excelente | Muy Buena | Buena | -30°C | +70°C |
| SUPROMONT PVC | Moderada | Muy Buena | Buena | Moderada | -15°C | +70°C |
| CORDAFLEX | Buena | Excelente | Muy Buena | Muy Buena | -35°C | +80°C |
Guía de Selección de Cables
La selección correcta del cable minero requiere un análisis sistemático de múltiples factores. Anhui Feichun Special Cable Co., Ltd. ofrece asistencia técnica especializada para la determinación del cable óptimo según los requisitos específicos de cada proyecto. Los principales criterios de selección incluyen los siguientes parámetros técnicos.
Tensión del Sistema
Determinar la tensión nominal (Uo/U) considerando sobretensiones transitorias. Para sistemas de 6.6 kV, seleccionar cables de 6/10 kV. Factor de seguridad: 1.2-1.5 según criticidad.
Capacidad de Corriente
Calcular demanda máxima incluyendo arranque de motores (6-8× In). Aplicar factores de corrección por temperatura ambiente, agrupamiento y método de instalación según IEC 60364-5-52.
Caída de Tensión
Limitar caída de tensión al 5% para alimentadores principales y 3% para circuitos de control. Considerar longitud total incluyendo reserva de carrete (típicamente +10-15%).
Resistencia Mecánica
Evaluar tensión de tracción máxima durante operación. Para cables de arrastre: considerar peso del cable + fricción sobre superficie. Factor de seguridad mecánico: >6:1.
Requisitos de Flexibilidad
Determinar radio de curvatura mínimo y frecuencia de flexión. Para carretes motorizados: especificar ≥30,000 ciclos. Para arrastre pesado: ≥50,000 ciclos.
Condiciones Ambientales
Considerar temperatura (rango operativo), presencia de agua/humedad, exposición a aceites y químicos, radiación UV (cielo abierto), y atmósferas potencialmente explosivas.
